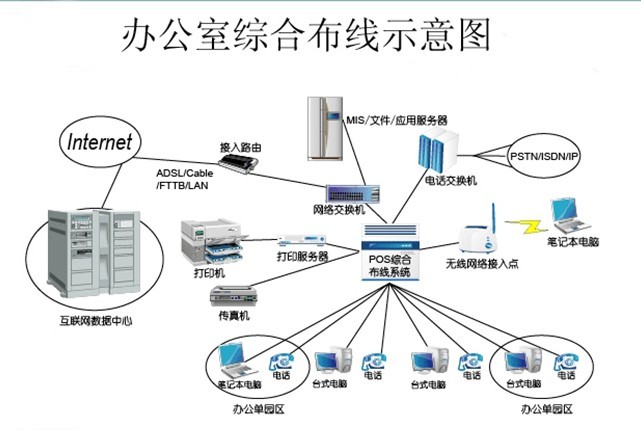

辦公室布線需要考慮用戶最終使用的信息點（信息插座），安裝在墻上的位置、使用是否方便，信息點的多少以及以后出現問題能否便于維護，是我們進行辦公室網絡布線必須要考慮的。因此，辦公室里強弱電（電力電源和圖象、數據、語音）線路的走向，都是屬于我們規劃與設計范圍之內的。辦公室綜合布線，細節決定成敗。我們設計思路就是采用辦公室布線系統的標準進行實施，這樣管理維護方便，系統設計有一定超前性，考慮今后未來的擴展及應用。
1、辦公室布線的需求
辦公室布線的信息插座作為布線系統的水平子系統一部分，不管企業的辦公應用如何變化，辦公室綜合布線需要滿足我們以4點下要求。
◆ 對電話的要求：利用電話交換機，將企業與外界有效地聯系起來，同時方便內部通話。
◆ 對電腦網絡的要求：綜合布線采用星形結構，能支持現在及今后的網絡應用——10Mb以太網、 100Mb快速以太網、1000Mb千兆位以太網。對圖像傳輸方面的需求：模擬圖像、數字圖像、會議電視等。
◆ 對背景音樂的要求：背景音樂系統包括功率放大器、揚聲器、自動播放系統等設備組成。茶余飯后可播一些輕松愉悅的背景輕音樂，可為企業營造良好的工作氛圍。
◆ 對安防監控系統的要求：安防監控系統包括監控攝像頭、硬盤錄像機、監視器等設備，用于管理辦公區公共區域的安全問題，防盜問題、24小時實時錄像，是企業必不可少安防設備。
2、弱電點位的安裝位置
對于辦公樓環境而言，辦公空間有大開間，也有四壁的小房間。對這兩種形式下的工作區子系統的面板安裝采用不同的安裝方法。小房間不需要分隔板，信息插座只需安裝于墻上；對于大開間而言，選用以下兩種形式的安裝方法：
1）信息插座安裝于地面上
要求安裝于地面的金屬底盒應當是密封的、防水、防塵并可帶有升降的功能。此方法對于設計安裝造價較高。并且由于事先無法預知工作人員的辦公位置，因此靈活性不是很好，建議根據房間的功能用途確定位置后，作好預埋，但不適宜大量使用，以免影響美觀。
2）信息插座安裝于墻上
此方法在分隔板位置未確定情況下，可沿大開間四周的墻面每隔一定距離均勻地安裝RJ45埋入式插座。RJ45埋入式信息插座與其旁邊電源插座應保持20cm的距離，信息插座和電源插座的低邊沿線距地板水平面30cm。信息模塊與雙絞線壓接時，注意顏色標號配對，進行正確壓接。連接方式分為568A和568B兩種方式，兩種方式均可采用，但注意在一套系統方案中只能統一采取一種方式。
3）監控攝像頭安裝于墻上
在滿足監視目標視場范圍要求的條件下，其安裝高度：室內離地不宜低于2.5m;室外離地不宜低于3.5m。 在強電磁干擾環境下，監控攝像頭安裝應與地絕緣隔離。電梯廂內的監控攝像頭應安裝在廂門上方的左或右側，并能有效監視電梯廂內乘員面部特征。
4）背景音樂安裝屋頂或墻上
背景音樂使用的揚聲器有吸頂式揚聲器或壁掛式揚聲器，辦公場所安裝吸頂音箱：屋頂3.5米的大開間一般8米一只，小房間根據需求布置。壁掛音箱敷設面積較大，通常20米一只效果較好。
3、辦公室布線走線方式
辦公室布線要綜合考慮，包括網絡、電話、背景音樂、安防監控等。可以直接走天花板架，放入線槽，埋入墻中，工業標準允許在接近連接地方引入結合點。
1）采用走吊頂?shù)妮p型槽型電纜橋架的方式
這種方式適用于大型建筑物。為水平線纜提供機械保護和支持的裝配式槽型電纜橋架，是一種閉合式金屬橋架，安裝在吊頂內，從弱電豎井引向設有信息點的房間，在由預埋在墻內的不同規格的鐵管，將線路引到墻上的暗裝鐵盒內。
線槽的材料為冷軋合金板，表面可進行相應處理，如鍍鋅、噴塑、烤漆等，線槽可以根據情況選用不同的規格。為保證線纜的轉彎半徑，線槽需配以相應規格的分支配件，以提供線路路由的轉彎自如。
為確保線路的安全，應使槽體有良好的接地端，金屬線槽、金屬軟管、金屬橋架及分配線機柜均需整體連接，然后接地，如不能確定信息出口準確位置，拉線時可先將線纜盤在吊頂內的出線口，待具體位置確定后，再引到信息出口。
2）采用地面線槽走線方式
這種方式適應于大開間的辦公間，有密集的地面型信息出口的情況，建議先在地面墊層中預埋金屬線槽或線槽地板。主干槽從弱電豎井引出，沿走廊引向設有信息點的各房間，再用支架槽引向房間內的信息點出線口，強電線路可以與弱電線路平等配置，但需分隔于不同的線槽中，這樣可以向每一個用戶提供一個包括數據、話音、不間斷電源、照明電源出口的集成面板，真正作到在一個清潔的環境中，實現辦公自動化。
4、辦公室其他的布線細節
在每個辦公室布置的信息點（信息插座）應當和辦公室的電源插座布在同一個水平方向上，間距20cm左右；這樣布線主要是便于用戶的電源和雙絞線網線的同時連接，也便于以后維修維護；目前布置每個信息插座最好能采用4口的布線面板，二個網絡接口布線（一個外網、一個內網），二個語音點（一個內線、一個外線），并且網絡數據與語音布線能夠互換使用；根據企業的實際需求情況，設計每個辦公室的信息點和語音點，每個信息點的附近應當配備電源插座。同時在辦公室合適的位置還需要布背景音樂廣播點，滅火系統探頭以及監控點等。
5、辦公室無線網布線
可以考慮采用無線網絡為移動辦公人員提供網絡接入；利用無線網絡“布線”可以使用戶擁有一個可以隨時移動的辦公區域。對于需要隨時增加辦公節點而又需要網絡連接辦公區域的公司，這一點十分有用。辦公室無線網絡布線能使這些新增加的辦公接入點使用辦公室內原有的打印機、存儲設備等所有共享設備，操作簡單，同時可以彌補有線布線的缺點，將有線和無線結合起來使用，盡力滿足企業上網辦公的實際需求。
